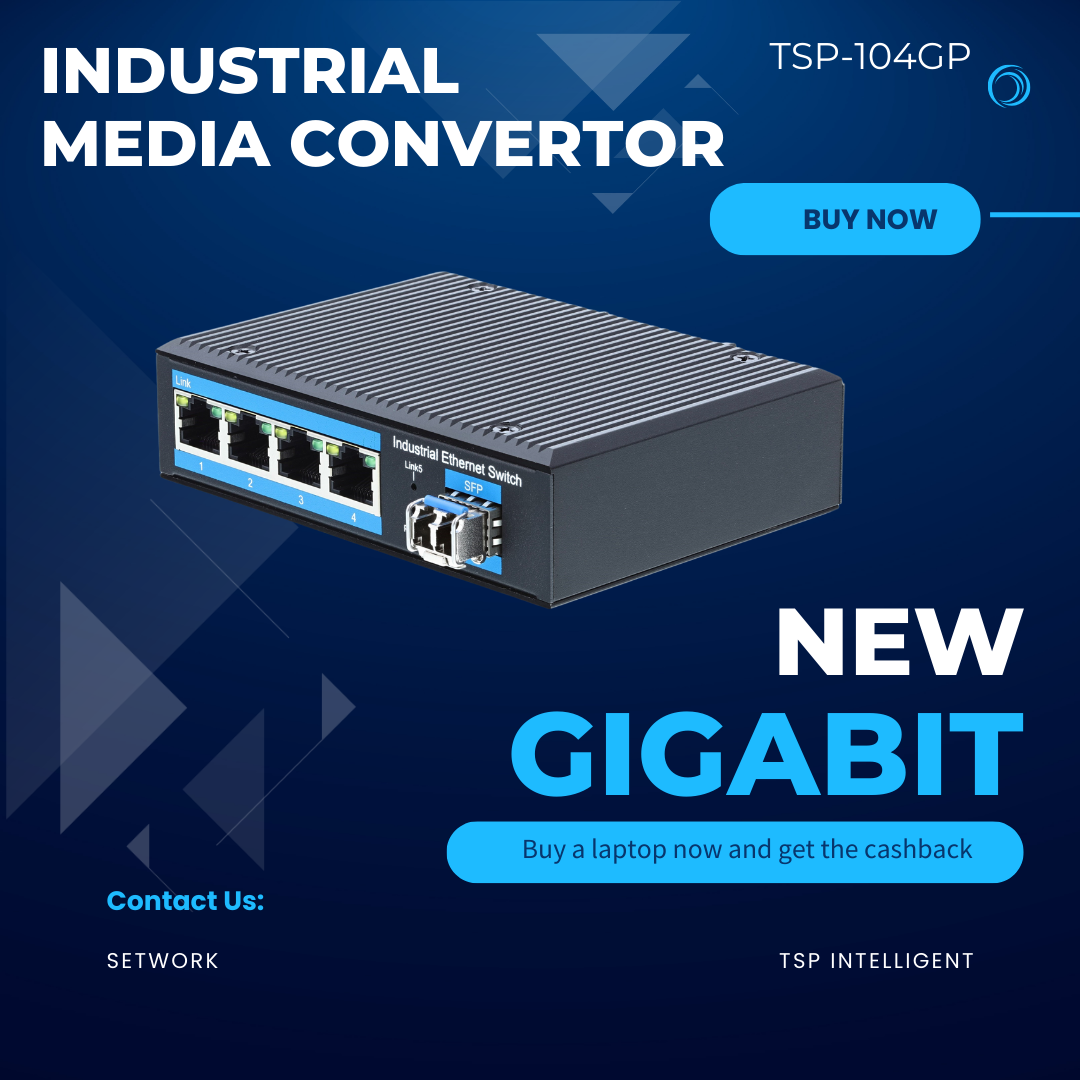

Industrial Media Convertor

ตัวแปลงมีขั้วต่อไฟเบอร์ออปติกเดี่ยว (หนึ่งตัวสำหรับส่ง-TX และอีกตัวสำหรับรับ-RX) และแจ็ค RJ-45 หนึ่งตัวและเต้ารับแหล่งจ่ายไฟภายนอกหนึ่งตัว มีไฟ LED แสดงสถานะสามดวงในตัวเพื่อการวินิจฉัยและตรวจสอบสถานะพลังงาน ลิงก์ UTP (Unshielded Twisted Paired) กิจกรรม UTP ลิงก์ไฟเบอร์ กิจกรรมไฟเบอร์ ฟูลดูเพล็กซ์ และอัตราข้อมูล สามารถกำหนดค่าอัตโนมัติสำหรับการทำงานฟูลดูเพล็กซ์หรือฮาล์ฟดูเพล็กซ์

มีขนาดกะทัดรัด คุ้มต้นทุน กระจายพลังงานต่ำ เชื่อถือได้สูง และมีเสถียรภาพ สามารถใช้ในแอปพลิเคชันแบบสแตนด์อโลนหรือแอปพลิเคชันที่ติดตั้งบนราง DIN ที่สามารถติดตัวแปลงสื่อหลายตัวเข้ากับราง DIN ได้

ตัวแปลงสื่ออุตสาหกรรมนี้ตรงตามมาตรฐานอุตสาหกรรมต่อไปนี้:

อีเอ็มไอ:  FCC/CE/LVD/อีเอ็มซี

EMS:
IEC61000-4-2 (ESD): +/-8kV (หน้าสัมผัส), +/-15kV (อากาศ)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): พอร์ตไฟฟ้า: +/-4kV; พอร์ตข้อมูล: +/-2kV
IEC61000-4-5 (ไฟกระชาก): พอร์ตไฟฟ้า: +/-2kV/DM, +/-4kV/CM; พอร์ตข้อมูล: +/-2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V(150kHz-80MHz)
IEC61000-4-16 (การนำไฟฟ้าโหมดทั่วไป): 30V (ต่อเนื่อง), 300V (1 วินาที)

โช้คอัพ :  IEC 60068-2-27

การตกอิสระ:  IEC 60068-2-32

การสั่นสะเทือน:  IEC 60068-2-6

หมายเหตุ: ขอแนะนำสายปรับสภาพโหมดหากใช้งานบนแบ็คโบนมัลติโหมดแบบเดิม

• อัตราข้อมูล (Mbps) - 10/100/1000M พร้อมการเจรจาอัตโนมัติ
• โหมด - UTP ครึ่งหรือฟูลดูเพล็กซ์
• ความยาวคลื่นแสง (nm) - 1310
• ประเภทไฟเบอร์ (ไมครอน) - โหมดเดี่ยว 9/125
• ประเภทขั้วต่อ - UTP หนึ่งตัว, ไฟเบอร์ LC สองเส้น
• ระยะทางสูงสุด - 20 กม.
• แหล่งจ่ายไฟ - อินพุต: 100-240Vac 1A - เอาท์พุต: DC 24V 1A
• กำลังส่งออกแสง - -10 ถึง -6 dBm
• ความไวของตัวรับออปติคัล - -23 dBm
• ความอิ่มตัว - = -3 dBm
